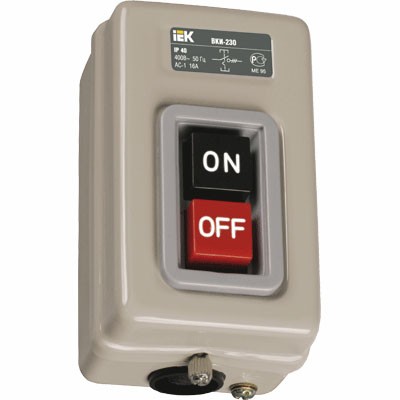

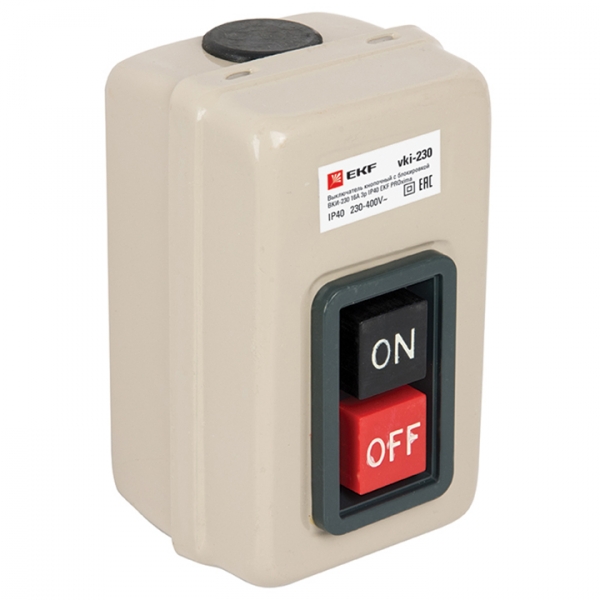

Выключатели кнопочные с механической блокировкой серии ВКИ предназначены для нечастых коммутаций одно- и трехфазных нагрузок индуктивного и активного характера (электродвигателей, осветительных и нагревательных приборов).
Область применения - управление электрифицированными строительными машинами и механизмами (бетономешалки малых объемов, электроинструмент, цепи временного и уличного освещения, в том числе люминесцентного, мобильные тепловентиляторы, насосы, компрессоры и т.д.).
По своим конструктивным и техническим характеристикам выключатели кнопочные серии ВКИ соответствуют требованиям международных и российских стандартов МЭК 60947-4-1-2000, ГОСТ Р50030.4.1-2002.
Выключатели кнопочные серии ВКИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00174.
Тип изделия
Выключатель/ Переключатель
Номин. раб. ток Ie при AC-3, 400 В
16 А
Тип изделия/компонента
Выключатель-разъединитель нагрузки
Количество вспомогат. переключающих контактов
-
Количество вспомогат. нормально замкнутых (НЗ) контактов
-
Количество вспомогат. нормально разомкнутых (НО) контактов
-
Конструкция прибора
Комплектное устройство в корпусе
Напряжение дополнит. расцепителя
Нет
Моторный привод опционально
Нет
Макс. допустимое раб. напряжение Ue AC
400 В
Подходит для промежуточного монтажа
Нет
Подходит для установки в распределит. щит
Нет
Подходит для фронтал. монтажа в центре
Нет
Подходит для фронтал. монтажа через 4 отверстия
Нет
Подходит для напольного монтажа
Нет
Номинальная мощность в рабочем режиме при AC-3, 400 В
6.4 кВт
Пригоден в качестве сервисного выключателя
Да
Пригоден в качестве предохранительного выключателя
Нет
Компактная версия выключателя-разъединителя
Да
Пригоден в качестве главного выключателя
Да
Тип элемента управления
Клавиша (качели)
Пригоден в качестве устройства аварийной остановки
Нет
Тип подключения силовой электрич. цепи
Винтовое соединение
Моторный привод встроенный
Нет
С блокировкой/запираемый (-ая)
Да
Степень защиты (IP), передняя сторона
IP40
Номин. продолжительный ток Iu
16 А
Номин. напряжение изоляции Ui
400 В
Прозрачная крышка/дверца
Нет
Рабочий механизм за крышкой/дверцей
Нет
Количество выключателей/переключателей
2
Ширина в поперечном сечении
- мм
Подходит для монтажа на передней стенке, 4 отверстия
Нет
Цвет управляющего элемента
Красный + черный
Условный номин. ток короткого замыкания Iq
1 кА
Номин. мощность в рабочем режиме при AC-23, 400 В
- кВт
С защитой от ошибочных действий
Нет
Подходит для монтажа на шину
Нет
Реверсивный переключатель
Нет
