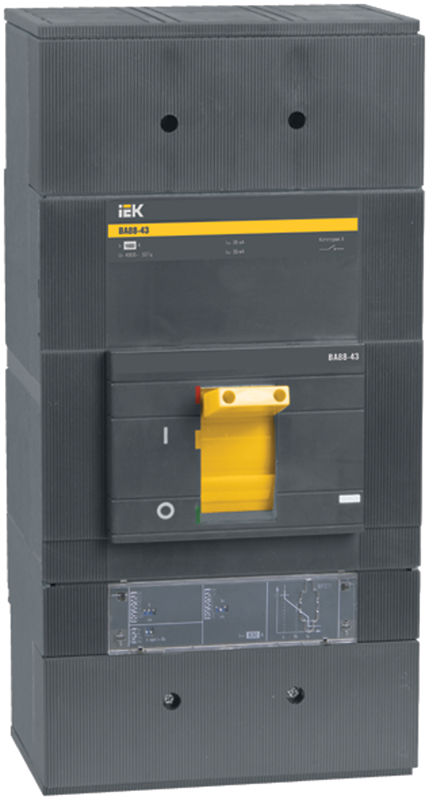

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.
Соответствуют требованиям ГОСТ Р 50030.2.
Автоматические выключатели с электронным расцепителем обеспечивают защиту от перегрузки и короткого замыкания с помощью электронного расцепителя сверхтоков. Это позволяет обеспечить высокую надежность, точность срабатывания и независимость от окружающих условий.
Электронный расцепитель не требует отдельного питания и гарантирует правильную работу защиты при токе нагрузки не менее 15% от номинального даже при наличии напряжения только в одной фазе. Блок защиты включает в себя три трансформатора тока, электронный модуль и отключающий электромагнит, который воздействует непосредственно на механизм выключателя. Трансформаторы тока, установленные внутри корпуса расцепителя, обеспечивают электропитание электронной схемы расцепителя и вырабатывают сигналы, необходимые для выполнения функции защиты. Защитные характеристики (уставки срабатывания) выбираются потребителем непосредственно на передней панели выключателя установкой DIP-переключателей согласно приведенной мнемосхеме.
Благодаря широкому диапазону регулирования уставок электронный расцепитель МР211 пригоден для всех распределительных сетей, в которых требуется надёжность и точность срабатывания.
Общ. количество полюсов
3
Номин. отключающая способность
50 кА
Номин. напряжение
400...400 В
Номин. отключающая способность Icu при 400 В, 50 Гц
50 кА
Конструкция прибора
Встраив. устройство с втычным подключением
Тип изделия/компонента
Выключатель автоматический в литом корпусе
Моторный привод опционально
Да
Тип элемента управления
Рычажковый (перекидной рычаг)
Тип подключения силовой электрич. цепи
Винтовое соединение
Моторный привод встроенный
Нет
Номин. продолжительный ток Iu
50 А
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания
1 А
Диапазон установки расцепителя перегрузки
3200...19200 А
С расцепителем минимального напряжения
Да
Встроенная защита от замыканий на землю
Нет
Подходит для монтажа на DIN-рейку (Ω-типа)
Нет
Диапазон краткосрочной задержки расцепителя короткого замыкания
1 А
Возможность установки индикатора отключения
Нет
Вид подключения главной электрич. цепи
Прочее
Монтаж на DIN-рейку (Ω-типа) опционально
Нет
Комплектное устройство с блоком защиты
Нет
